Spring JPA [상속관계 맵핑]

상속관계 매핑

• 관계형 데이터베이스는 상속 관계 X
• 슈퍼타입 서브타입 관계라는 모델링 기법이 객체 상속과 유사
• 상속관계 매핑 : 객체의 상속과 구조와 DB의 슈퍼타입 서브타입 관계를 매핑

슈퍼타입 서브타입 논리 모델을 실제 물리 모델로 구현하는 방법

• 각각 테이블로 변환 ➔ 조인 전략
• 통합 테이블로 변환 ➔ 단일 테이블 전략
• 서브타입 테이블로 변환 ➔ 구현 클래스마다 테이블 전략

주요 어노테이션

• @Inheritance(strategy = InheritanceType.XXX)
  • JOINED : 조인 전략

    • @Entity
      @Inheritance(strategy = InheritanceType.JOINED)
      @DiscriminatorColumn
      public class Item {
          @Id @GeneratedValue
          private Long id;

          private String name;
          private int price;

          public Long getId() {
              return id;
          }

          public void setId(Long id) {
              this.id = id;
          }

          public String getName() {
              return name;
          }

          public void setName(String name) {
              this.name = name;
          }

          public int getPrice() {
              return price;
          }

          public void setPrice(int price) {
              this.price = price;
          }
      }

    • SQL문

      create table Movie (
             actor varchar(255),
              director varchar(255),
              id bigint not null,
              primary key (id)
          )

    • create table Item ( DTYPE varchar(31) not null, id bigint not null, name varchar(255), price integer not null, primary key (id) )

  ```sql
  Hibernate:
      select
          movie0_.id as id1_2_0_,
          movie0_1_.name as name2_2_0_,
          movie0_1_.price as price3_2_0_,
          movie0_.actor as actor1_6_0_,
          movie0_.director as director2_6_0_
      from
          Movie movie0_
      inner join
          Item movie0_1_
              on movie0_.id=movie0_1_.id
      where
          movie0_.id=?
  ```

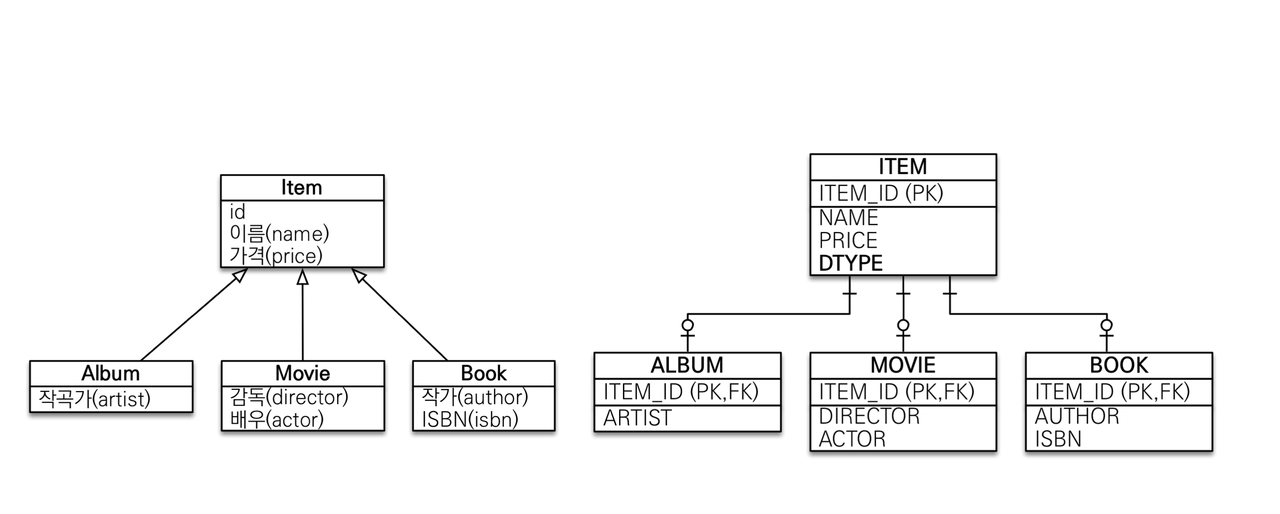

  [![2021-06-17-8-22-44.png](https://i.postimg.cc/Vv6G4f7H/2021-06-17-8-22-44.png)](https://postimg.cc/PpgQ5jnm)

• SINGLE_TABLE : 단일 테이블 전략

  • @Entity
    @Inheritance(strategy = InheritanceType.SINGLE_TABLE)
    @DiscriminatorColumn
    public class Item {
        @Id @GeneratedValue
        private Long id;

        private String name;
        private int price;

        public Long getId() {
            return id;
        }

        public void setId(Long id) {
            this.id = id;
        }

        public String getName() {
            return name;
        }

        public void setName(String name) {
            this.name = name;
        }

        public int getPrice() {
            return price;
        }

        public void setPrice(int price) {
            this.price = price;
        }
    }

  • SQL문
  • create table Item ( DTYPE varchar(31) not null, id bigint not null, name varchar(255), price integer not null, artist varchar(255), author varchar(255), isbn varchar(255), actor varchar(255), director varchar(255), primary key (id) )
  •
• TABLE_PER_CLASS : 구현 클래스마다 테이블 전략
  •

• @DiscriminatorColumn(name = "DTYPE")
  • 부모 클래스에 구분 컬럼이다. 이 컬럼으로 저장된 자식 테이블을 구분 할 수 있다. 기본값은 DTYPE이다.
  •

• @DiscriminatorValue("XXX")

  • @Entity
    @DiscriminatorValue("movieTable")
    public class Movie extends Item{
        private String actor;
        private String director;

        public String getActor() {
            return actor;
        }

        public void setActor(String actor) {
            this.actor = actor;
        }

        public String getDirector() {
            return director;
        }

        public void setDirector(String director) {
            this.director = director;
        }
    }



조인전략

• 장점
  1. 테이블 정규화
  2. 외래 키 참조 무결성 제약조건 활용가능
  3. 저장공간 효율화
• 단점
  • 조회시 조인을 많이 사용, 성능 저하 ➔ 오히려 저장공간을 효율화 하기 때문에 생각보다는 성능이 저하 되지는 않는다.
  • 조회 쿼리가 복잡함
  • 데이터 저장시 INSERT SQL 2번 호출

단일 테이블 전략

• 장점
  1. 조인이 필요없으므로 일반적으로 조회 성능이 빠르다.
  2. 조회 쿼리가 단순하다.
• 단점
  • 자식 엔티티가 매핑한 컬럼은 모두 null 허용 (치명적)
  • 단일 테이블에 모든 것을 저장하므로 테이블이 커질 수 있다. 상황에 따라서 조회 성능이 오히려 느려질 수 있다.

구현 클래스마다 테이블 전략

• 이 전략은 데이터베이스 설계자 ORM 전문가 둘 다 추천 x
• 장점
  • 서브 타입을 명확하게 구분해서 처리할 때 효과적
  • not null 제약조건 사용 가능
• 단점
  • 여러 자식 테이블을 함께 조회할 때 성능이 느림(UNION SQL 필요)
  • select item0_.id as id1_2_0_, item0_.name as name2_2_0_, item0_.price as price3_2_0_, item0_.artist as artist1_0_0_, item0_.author as author1_1_0_, item0_.isbn as isbn2_1_0_, item0_.actor as actor1_6_0_, item0_.director as director2_6_0_, item0_.clazz_ as clazz_0_ from ( select id, name, price, artist, null as author, null as isbn, null as actor, null as director, 1 as clazz_ from Album union all select id, name, price, null as artist, author, isbn, null as actor, null as director, 2 as clazz_ from Book union all select id, name, price, null as artist, null as author, null as isbn, actor, director, 3 as clazz_ from Movie ) item0_ where item0_.id=?

• 자식 테이블을 통합해서 쿼리하기 어렵다.

@MappedSuperclass

• 공통 매핑 정보가 필요할 때 사용(id, name)

• 상속관계 매핑 X
• 엔티티 X, 테이블과 매핑 X
• 부모 클래스를 상속 받는 자식 클래스에 매핑 정보만 제공
• 조회, 검색 불가(em.find(BaseEntity) 불가)
• 직접 생성해서 사용할 일이 없으므로 추상 클래스 권장

@MappedSuperclasspublic abstract class BaseEntity {    private String createBy;    private LocalDateTime createAt;    private String modifiedBy;    private LocalDateTime modifiedAt;    public String getCreateBy() {        return createBy;    }    public void setCreateBy(String createBy) {        this.createBy = createBy;    }    public LocalDateTime getCreateAt() {        return createAt;    }    public void setCreateAt(LocalDateTime createAt) {        this.createAt = createAt;    }    public String getModifiedBy() {        return modifiedBy;    }    public void setModifiedBy(String modifiedBy) {        this.modifiedBy = modifiedBy;    }    public LocalDateTime getModifiedAt() {        return modifiedAt;    }    public void setModifiedAt(LocalDateTime modifiedAt) {        this.modifiedAt = modifiedAt;    }}

public class Item extends BaseEntity

Main

Movie movie = new Movie();            movie.setActor("장현준");            movie.setDirector("LeeJiHong");            movie.setName("취업하자");            movie.setPrice(10000);            movie.setCreateBy("jang");            movie.setCreateAt(LocalDateTime.now());            em.persist(movie);

결과

@MappedSuperclass 정리

• 테이블과 관계 없고, 단순히 엔티티가 공통으로 사용하는 매핑 정보를 모으는 역할
• 주로 등록일, 수정일, 등록자, 수정자 같은 전체 엔티티에서 공통으로 적용하는 정보를 모을 때 사용
• 참고: @Entity 클래스는 엔티티나 @MappedSuperclass로 지정한 클래스만 상속 가능

참고자료

• 인프런(김영한님 JPA기초편)
